Elveflow 微流控（法國）

一、法國Elveflow 公司介紹

   自2012年起，法國Elveflow專注于制造優質微流體控制儀器，至今已為科研和工業用戶提供了2000套系統。Elveflow產品是以暢銷的OB1流量控制器為核心，包括微流控的各種部件。Elveflow微流控儀器可通過Elveflow提供的軟件和軟件開發包進行控制，實現系統完全自動化，具有模塊化、可升級的特點。Elveflow提供標準和OEM版本的微流控儀器。Elveflow微流控產品包括單通道壓力泵、多通道壓力真空控制器、旋轉分配閥、流量開關、閥門及閥門控制器、流量傳感器、壓力傳感器、傳感器讀取器、氣泡探測器、儲液管和微流體成套應用系統。

二、Elveflow 產品

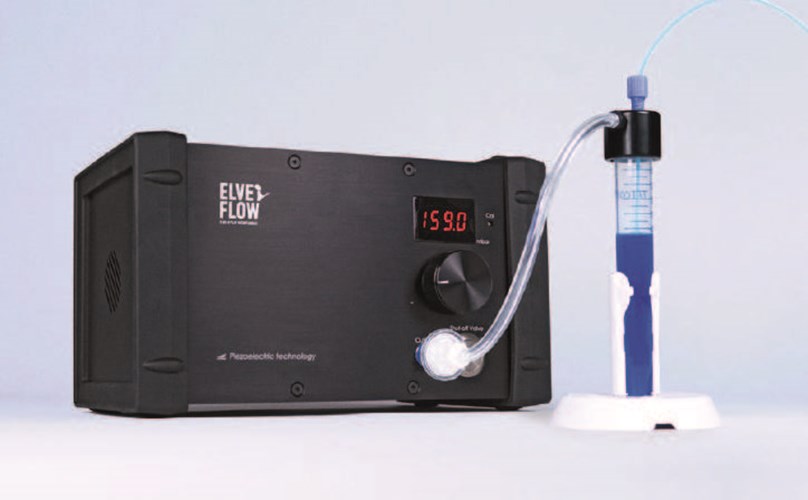

1、多通道壓力真空控制器&單通道壓力泵

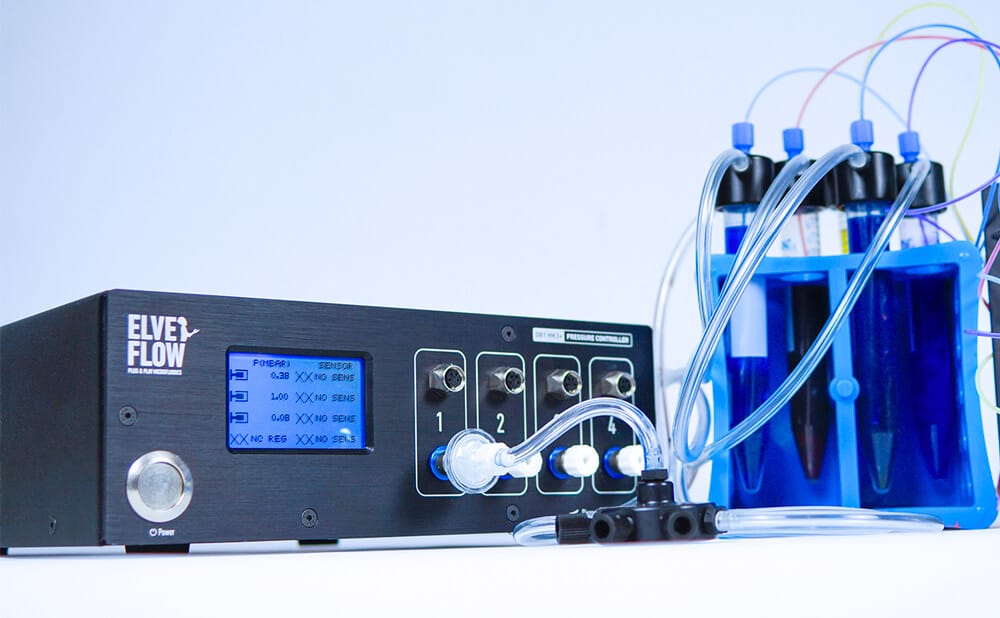

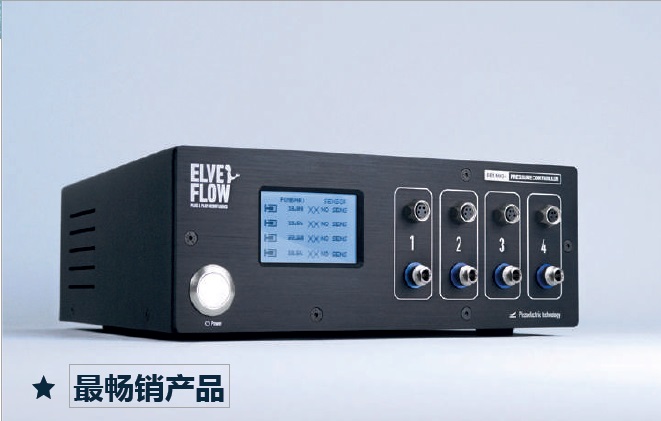

OB1 MK3+ 是一款高性能的微流體壓力和流量控制器，是Elveflow暢銷的產品，通過壓力和真空的調節來控制微流體的速度。OB1允許單獨控制多達4個通道的輸出壓力，從-900 mbar到8 bar，用于各種先進的微流控應用。采用先進的壓電技術，OB1比其他微流控流量控制器的穩定性高10倍，速度快10倍。是具有迅速響應速度和準確性的壓力和真空泵。

標準的多通道壓力和真空控制器有4個通道，每個通道有5個可選的壓力范圍，具有模塊化，可升級和附帶軟件的特點，可以根據客戶的實際需求進行定制，可具有更多的通道，滿足不同應用場景。多功能強大的OB1 MK3 +壓力控制系統可為各種實驗提供匹配的流量和壓力控制。無論您是需要壓力還是真空，低流速還是高流速，短期實驗還是長期實驗，OB1 MK3 +都是您進行微流體研究的理想之選。

OB1 MK3+多通道壓力真空控制器的應用領域包括：數字微流體，流動化學 & 聚合物合成，細胞培養，細胞灌注，順序注射，液滴測序，器官芯片，增加石油采收，芯片實驗室。

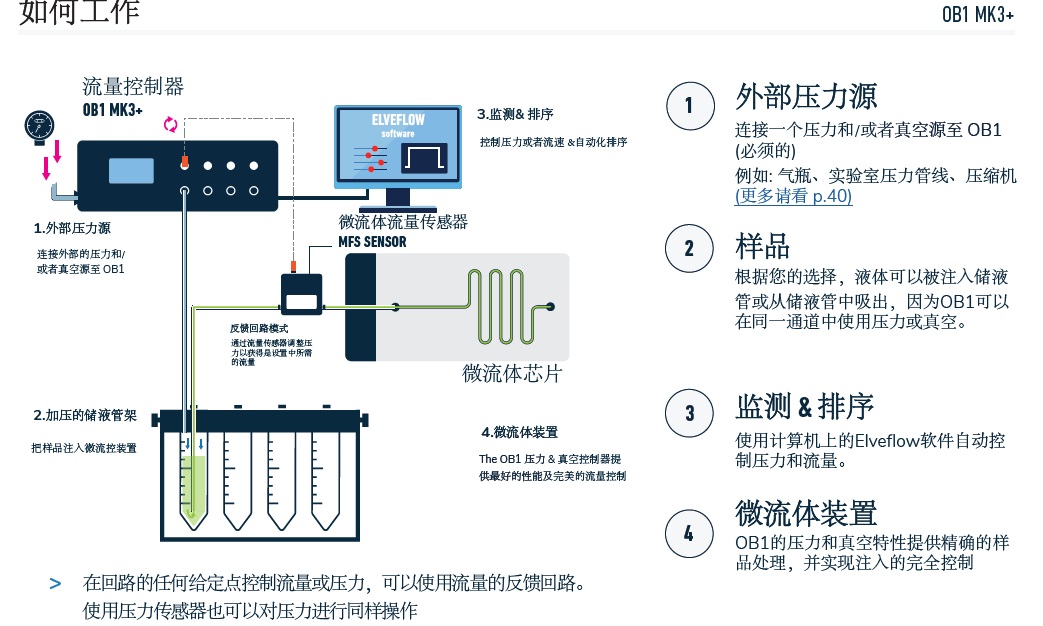

工作原理演示：

2、多通道閥門

（1）MUX distrib 12通雙向選擇閥

MUX distrib 是用于快速液體切換而設計的旋轉閥，一個雙向13口/12通的旋轉閥，作為選擇器可以將一個液體樣品順序注入到12條不同的管線中，或?qū)?2個液體樣品順序注入到一條管線中，無交叉污染。微流體雙向旋轉選擇閥，可用于處理多個樣品和實驗自動化。應用包括芯片上的細胞培養，培養基改變引起的細胞響應，藥物篩選，毒性測試，傳感器測試 & 校準，流動化學中的溶劑切換等。

（2）MUX RECIRCULATION 6-口/2-位循環閥

MUX recirculation單向注入循環閥是一個6-口/2-位的微流控閥，允許在兩種位置之間進行切換。可用于穩定的單向流體循環和樣品注入?？蓪?shí)現準確的液體注射和長時間的循環運行。MUX recirculation微流體循環閥用于準確的樣品注射和流體再循環，當與OB1 MK3+壓力流量控制器配合使用時，MUX再循環閥（6口/2位置）允許：在閉合回路中進行流體在循環，將少量樣品注入緩沖液中。應用包括芯片上的細胞培養，藥物篩選，毒性測試，干細胞檢測，器官芯片，與微流體結合的SPR or TIR 成像，散熱實驗等。

（3）MUX 微流體流量開關陣列

MUX SERIES 流量開關用于微流體流量的自動控制，可單獨控制16個閥門，占用空間小。

分為MUX CROSS CHIP,MUX FLOW SWITCH,MUX QUICH WALVE，應用包括瞬時停流、少量樣品進樣和樣品預混合，細胞生物和流體化學中藥物、試劑 & 細胞培養基的啟停，PDMS 微閥 & 微泵和細胞捕獲裝置控制等。

（4）MUX WIRE 微流體閥門及閥門控制器

Mux wire 是在微流控裝置中使用的閥門，閥門控制器可同時控制1到8個閥門，易于整合。有2通道或3-通道的低壓閥門和高壓閥門，也可以根據客戶的需要定制多流路的閥門，例如4進1出的閥門等。

閥門控制器可用于輕松控制微流體閥門，用于快速液體切換，液體取樣，停止和繼續流動

以及復雜的順序注入，包括沖洗、潤洗和幾種液體的按順序注入等。

3、微流控的流量和壓力傳感器

（1）微流體流量傳感器

MFS熱式流量傳感器是高精度液體流量傳感器，用于低流量監測。熱式流量傳感器配有M8 4針型電氣接口，可通過Elveflow 軟件直接控制。MFS流量傳感器具有寬的流量范圍讀數，流量范圍為0.07至5000μL/min，相應時間為40ms，分辨率為1.5pL/s，高化學兼容性。流量傳感器與傳感器讀取器或流量控制器配合使用，實現直接流速控制，雙向（正向和反向）的流速測量。

BFS 科式流量傳感器一種適用于微流體的科式流量傳感器，流量范圍為 從 1.6 μL/min 到 500 mL/min，響應時間: 35 ms， 質量流量準確度: 測量值的2 % （或按要求至0.2%）。BFS特點是準確、具有寬的流量范圍，從微升到毫升流量，能兼容液體和氣體，無需校準直接適用。能與AF1系列微流體壓力泵，OB1MK3+真空壓力控制器，傳感器讀取器聯用，實現流量監測和控制。應用領域包括復合半導體加工，太陽能電池和FDP技術，食品和制藥行業，醫用微量化學或分析裝置，校準實驗室等。

（2）微流體壓力傳感器

MPS小體積壓力傳感器適用于液體和氣體，兼容3/32"內徑管線或者適配1/16"外徑管線的10-32接頭。監測微流體裝置中的低流速壓力。適用于微流體裝置的任一位置，用于測量和控制壓力，是表壓傳感器，測量相對于大氣壓的壓力。準確性為 0.2 % FS，5種量程范圍 從 70 mbar 到 7,000 mbar，內部容積為 7 μL，穩定時間為20 ms。

MFP魯爾接口壓力傳感器適用于氣體或液體，采用標準的魯爾接口。該傳感器用于測量流過傳感器的流體介質的壓力。具有高化學兼容性，壓力范圍 0 - 16 bar ，MAX耐壓 25 bar，無死體積，流量可至 100 mL/min。廣泛的介質兼容性（接觸材料：FFKM），F(xiàn)DA認證，適用于食品工業?？梢詫⑽覀兊膲毫鞲衅鹘尤胛⒘骺匮b置的所需位置，通過計算機記錄壓力并使用我們的壓力泵相應地調節壓力或者流量。

（3）氣泡探測器

MBD微流體氣泡探測器用于檢測透明管道內是否存在流體，并向另一臺儀器發出信號以采取相應措施：例如停止、等待一段時間、允許足夠的流量充滿管路或重置傳感器。MBD 微流體氣泡探測器用于氣泡監測和液體界面檢測，與相機相比，成本低，非侵入式技術，防止氣泡破裂損傷細胞，應用領域包括氣泡檢測，液位傳感，血液處理設備，與患者相連的醫療設備，基于空氣檢測的雙向再循環。

三、ESI – ELVEFLOW智能軟件界面

 Elveflow Smart Interface（ESI）智能軟件界面適用于全部?jī)x器的控制軟件，只要點擊幾下即可直觀地控制我們的微流控儀器。由于使用了調度程序，它被設計用于基本控制和復雜任務。ESI微流體軟件使許多應用變得簡單，例如: 連續流體的產生，體積計量，動態流動監控，光學微流體控制等。

四、Elveflow 應用系統

Elveflow應用程序包是一體式解決方案，里面包括成功運行微流控實驗所需的全部設備。多種配置可確保您獲得完全適合您需求的微流控系統。

微流體液滴生成的應用包，是開箱即用的用于液滴生成的流量控制和芯片系統，包括制備液滴和乳液所需的全套部件。該應用包可以實現脂質體納米顆粒的快速合成，以30ml/min速度連續生產脂質體和脂質體納米粒子。尤其適用于長期實驗，可以生成直徑為30至250 nm的高度單分散納米顆粒。也可以直接擴大生產，生產的脂質體和脂質體納米粒子溶液從幾毫升到一升！可用于脂質體納米粒（LNP）、固體脂質納米粒（SLN）和納米脂質體的合成等。

海藻酸鈉微球制備應用包用于單分散水凝膠微球制備，包含一個泵輸送海藻酸鈉水溶液，另一個泵連續輸送油相通過液滴生成芯片，從而在油中生成海藻酸鈉液滴。液滴大小由芯片通道大小和兩相流量比決定，能夠簡單方便的生成微米級的微球，具有可重復性和高單分散性，生產單分散水凝膠珠（PDI<5%），該應用包不只用于海藻酸鈉凝膠微球的制備，也適合多種應用，例如藥物輸送、傷口治療、細胞和組織培養等。

細胞生物學應用包是用于細胞實驗的液體處理，可實現多種培養基的灌注，可以在幾種溶液之間進行穩定的培養基灌注和更換，在大流量范圍內控制剪切應力，實現了細胞培養微流控流程的自動化，尤其適合更改不同細胞培養基的細胞實驗。該細胞培養灌注系統用于芯片實驗室、流動細胞和灌注室的細胞培養，用以創建細胞培養過程中的連續流動并檢測流量。

器官芯片應用包，是器官芯片實驗的全微流控系統，用于在芯片上進行器官實驗的微流體流量控制和芯片解決方案，可在完全自動化的條件進行長達幾天的實驗。能夠很好的模擬器官的生理?xiàng)l件，可以穩定、無脈沖地控制介質的流速和流向，在一個或多個并行芯片中完全控制流體參數，供研究人員重現細胞和組織在體內環境下多種特征，可以在芯片上進行肺，腎，腸等器官研究。

微流控循環應用包用于微流控實驗中液體的自動化重復使用和單向循環?？梢詫?shí)現無脈沖穩定的流動、可重復、準確的流量控制。它可以實現在限定的介質體積下進行長達一周實驗的完全自動化。液體順序應用包用于在控制流速下進行多達10種流體的快速轉換，用于需要在多個溶液之間快速交換，同時保持準確流速的系統。尤其適合復雜的有機化學反應、有機合成、生物傳感器、生化傳感器或電化學傳感器、測試臺、流動化學、Seq- Fish實驗、分析化學裝置、藥物和毒性測試、微球合成、有機催化實驗、以及用于抗生素耐藥性測試的儀器等。
